GBA改高亮屏完全自制排线教程 1

玩过GBA的人都知道GBA的屏幕是TFT反射型液晶
光线越强看的越清楚，反之，黑暗的地方玩游戏却容易瞎眼。。。
目前网上流传使用高亮型GBASP的液晶替换原GBA的液晶
效果不错！
但是没有人公布这个如何进行连接的
所以这个秘密也变成了一种盈利工具
像本人这样的穷人么。。。。只有。。。。。。自力更生啦：）
其实早在几星期前，我已经公布了相关的连线方式，只是没有系统整理
这次借百度空间重新启用，整理相关资料免费发布出来，共享给大家：）

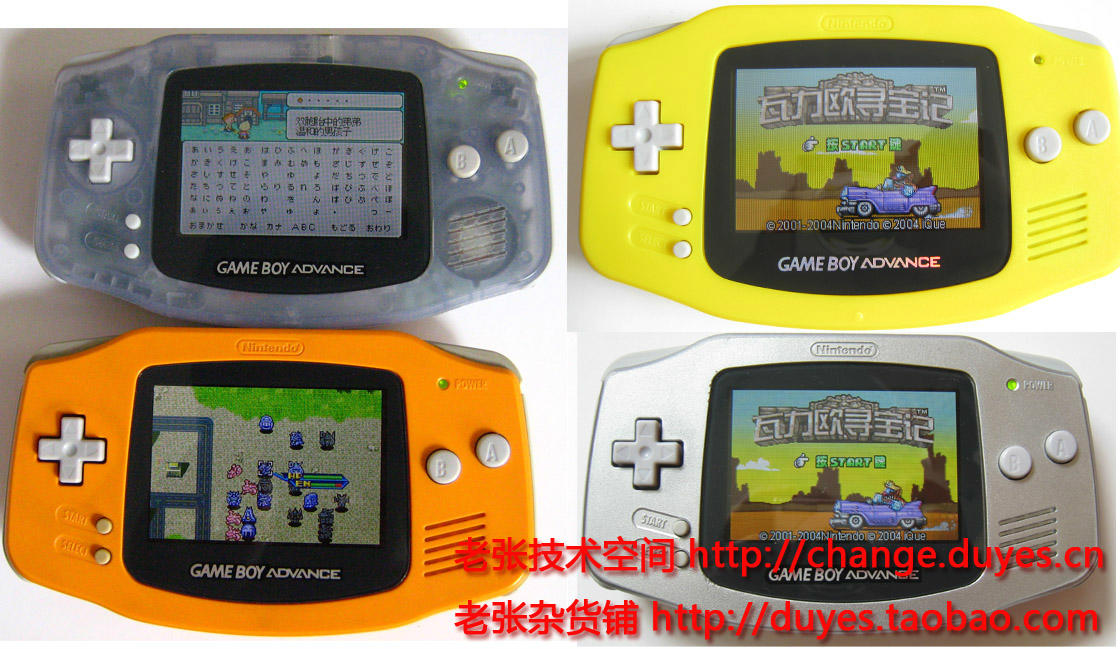

想做出高亮版的GBA主机
第一步是要了解GBA的线序和GBASP高亮屏的线序
GBA主板分两种，一种是40针主板，另外一种是32针主板
40针主板是老任早期的产品，32针的主板是老任后期的产品，技术上比40针的主板成熟了一些，但是40针比32针的主板多了点点零件，质量也会稍微好一点：）
不过我们这里谈的是改装高亮GBA，不是谈前期后期主板的质量，所以这个忽略了！
最容易改装的是32针主板GBA，因为排线的定义是相同的：）
40针的相对来说会比较难，以后会慢慢介绍！
如何区分32针和40针的主板，其实很简单
我就借用网上现成的教程了：
鉴定方法有两种，在不能进行拆机的情况下，可以扣开电池盖，在卡扣的位置往里看
10开头的那就是32针的主板，如果开头是01,02,03开头的就是40针的主板

但是最靠谱的就是拆机了看，主板排线位置写了32的就是32针主板，写着40的就是40针主板

在GBA主板上观察排线座的下方，左边写着1，右边写着40或者32.这个就是GBA主板插座的线序。
从左往右依次为1,2,3,4……..31,32（33,34…….39,40）

介绍完了GBA主板，现在介绍GBASP的高亮屏
GBASP的高亮屏有两种，一种是AB屏，一种是B屏，至于怎么命名的不知道，大家只要会识别就行了

在上图中上面的是AB屏，下面的是B屏，区分方式简单，AB屏的引出来的排线粗细不均匀，B屏引出来的排线粗细均匀，还有就是右下角的焊点，AB屏是3个，B屏是2个

下面介绍GBASP高亮屏的排线线序
还是上面那张图，上面的AB屏线序依次从左往右是34,33,32…….3,2,1。下面的B屏其实也是一样，只是图片上和AB屏放的位置相反了。所以AB屏和B屏的线序都是相同的！

好了，今天就先介绍这么多，下一期介绍32针主板GBA的具体连线方式：）
