GBA改高亮屏完全自制排线教程 3
32针的介绍完了
这一篇来介绍一下40针主板接GBASP高亮屏之AB屏的接法
注意,40针主板接AB屏和B屏是不同的,B屏的方法暂时还弄出来,弄出来会公布给大家
因为大家有前面的基础,所以这一篇我的介绍就比较简单了

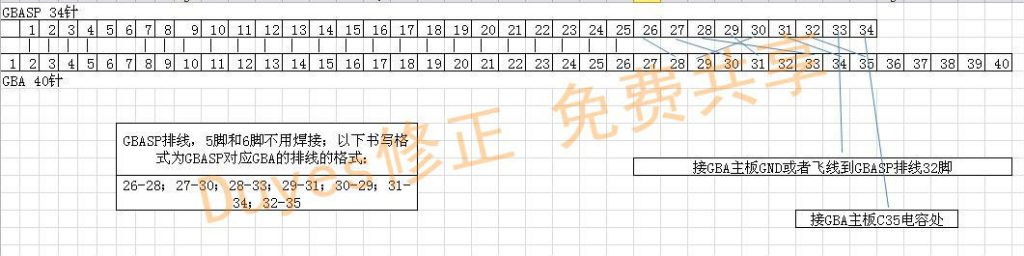

首先还是线序接法
![](http://www.duyes.cn/wp-content/uploads/2019/07/51-1024x256.jpg)
GBASP高亮AB屏的1脚和5脚是相通的,所以可以不接,6脚是GND,32脚也已经接过了,所以也就忽略了,这个5脚和6脚都忽略吧:)
从26脚到32脚,大家就要发挥强大的飞线能力了,只能飞线解决哦
其他的图片已经描述的很清楚了,请大家自己看了
40针主板使用的排线和32针的雷同
间距都是0.5mm,长度以4.5CM为佳
和32针主板一样
如果选择同相排线则使用下接的排线座,如果是使用反向的排线则使用上接的排线座.
如果大家有不明白的,可以给我留言!
