VC86E改REL,电阻档稳定,锂电供电,红外功耗
本文技术部分参考网页如下:
http://blog.sina.com.cn/s/blog_4e713cfe010134le.html
http://bbs.mydigit.cn/read.php?tid=2236135
http://bbs.mydigit.cn/read.php?tid=1540727
http://www.crystalradio.cn/forum.php?mod=viewthread&tid=639551
手上这块VC86E是2011年产的,在它之前本来是另一块的来着,结果被我改电烧了供电电路,寄回胜利厂家发生了一波三折,反正售后不咋滴~~~,最后被可怜的快递买了单.
事件贴:http://www.crystalradio.cn/forum.php?mod=viewthread&tid=294890
其实今天再看,估计也就是T90和T91那块供电某处烧坏了,但是当时不清楚…
拿回来之后对这块新表完全没了好感,200块卖出去后居然又被退回来了~再然后一直把它当作炮灰表用,结果一直用着也没坏.昨天在手电论坛看到了新款86E的改造贴.发现还不错.搜了一下,也有老款的86E改造教程,嘿嘿嘿,那就拿炮灰表练练手吧.
本轮改造满足4个功能:
1. REL置零;
2. 电阻档稳定:
3. 9V改4.2V锂电;
4. 红外功耗降低.
1.REL置零:

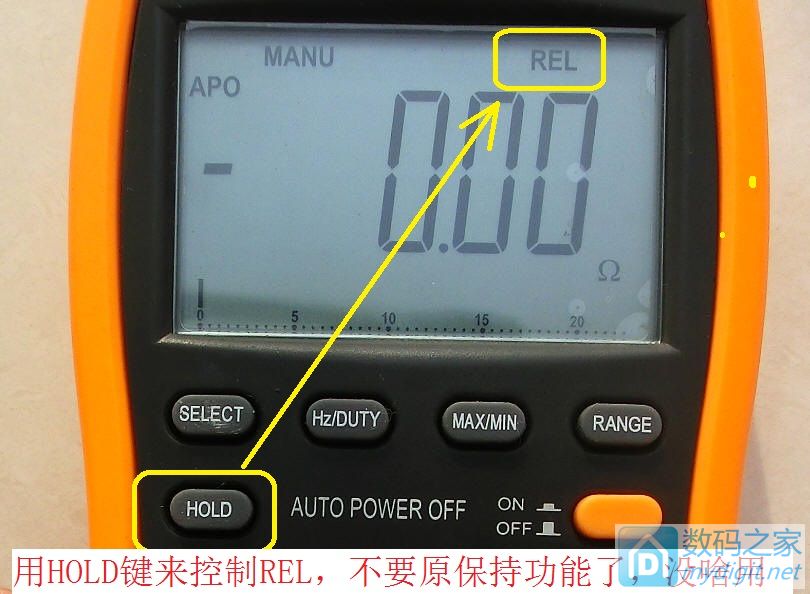

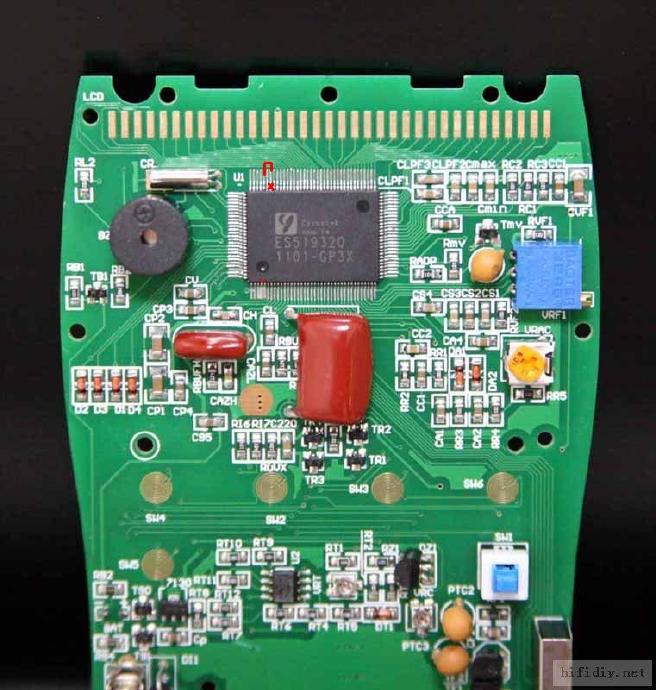

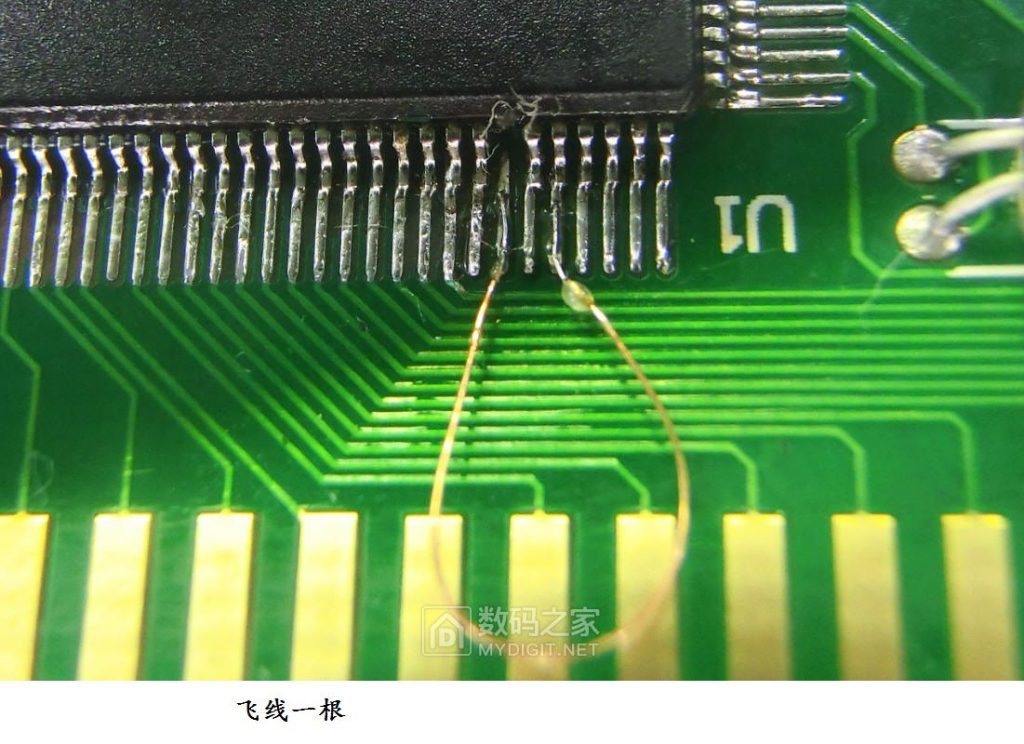

这块表使用的是ES51922芯片,是自带REL置零功能,测量电阻和电容时非常好用.因为REL管脚没有引出相关的线路,所以改REL还得在ES51922芯片上焊接,基本思路:废除ES51922芯片的HOLD按钮,改为REL置零,HOLD按键从我用万用表到现在一直就没用过,哪位老铁来介绍一下,这玩意有啥用???
图片我忘记拍了,传一下网友的图片了哈
2.电阻档稳定

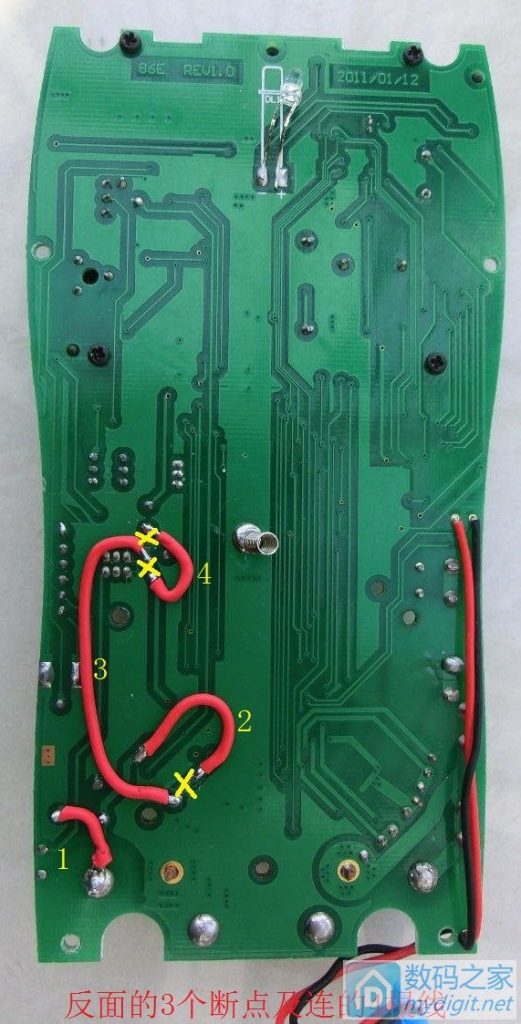

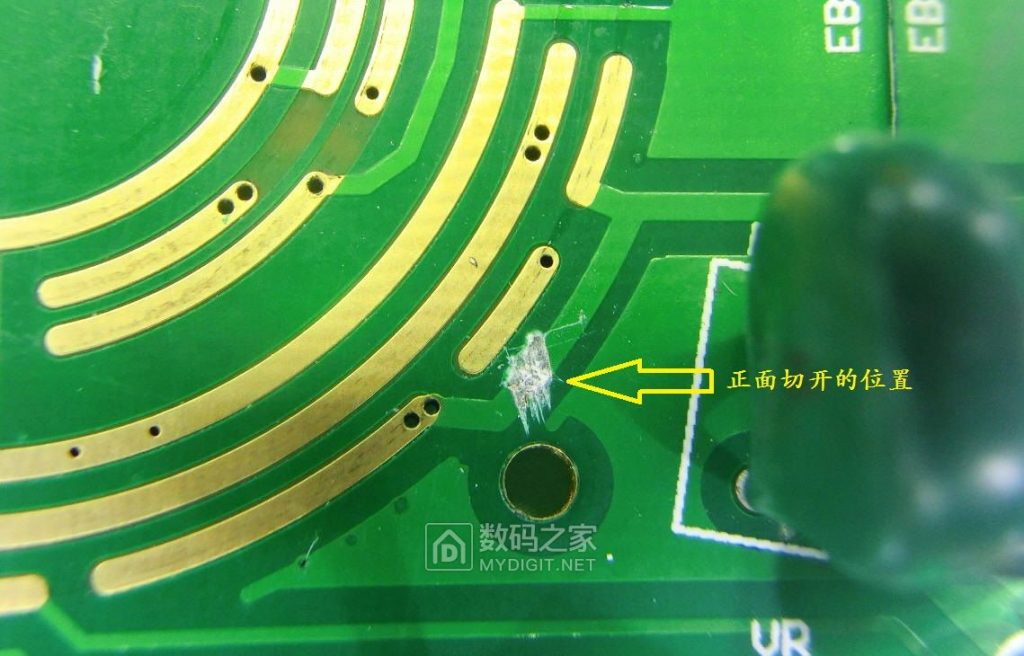

这表在表盘拨到电阻档位时候,数值会不停的变化,短接表笔,从几M欧到十几欧或者0.几欧都有,需要不停的磨表盘才能正常…设计这表的人是不是有点傻~网上有达人提供改造四刀四线改法,就是切开4根线,重新飞线4根.原理说多了也没什么用.直接贴改法:
这个改法一定要看表的背板是不是相同,新版的改法是三刀三线哦

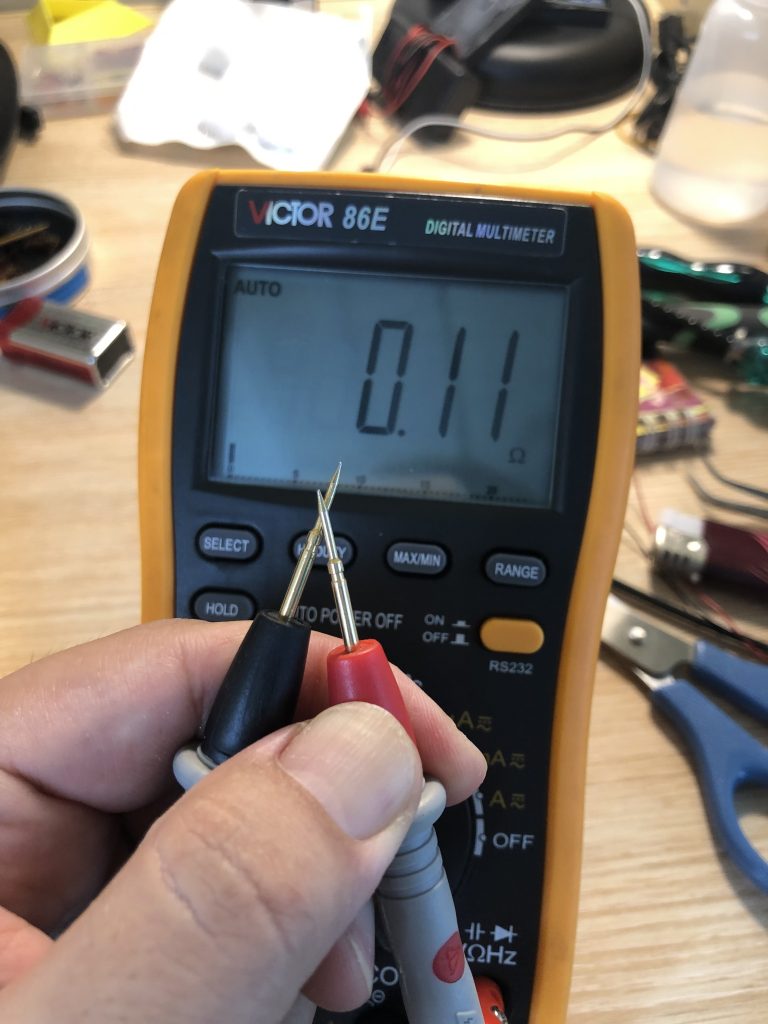

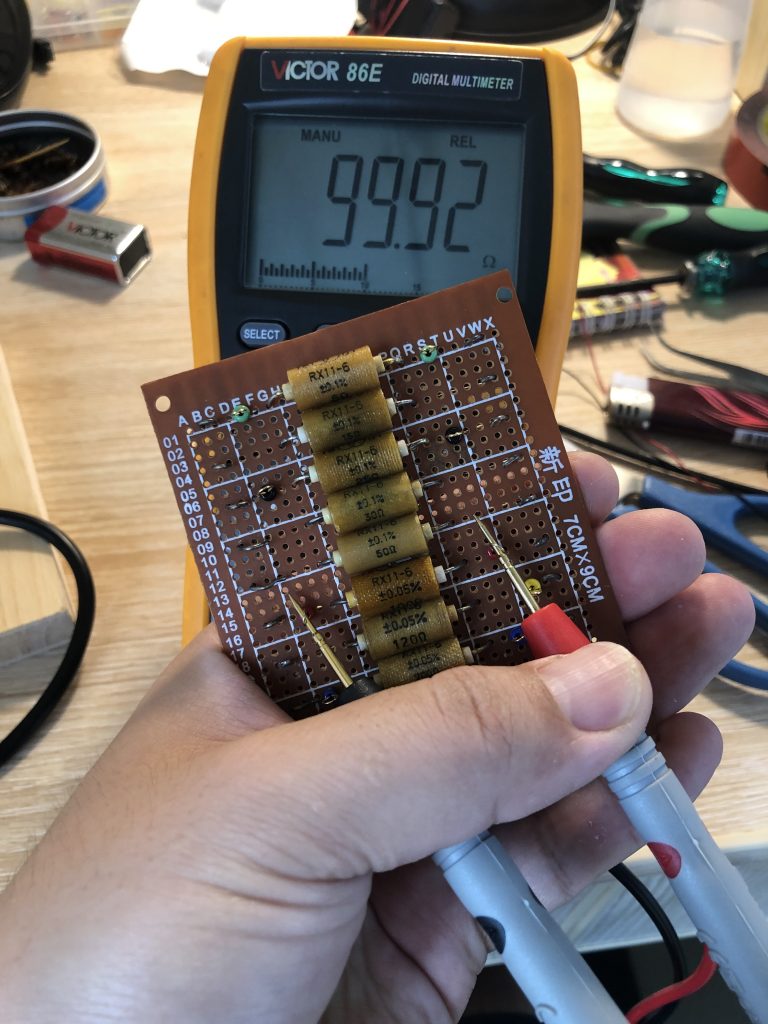

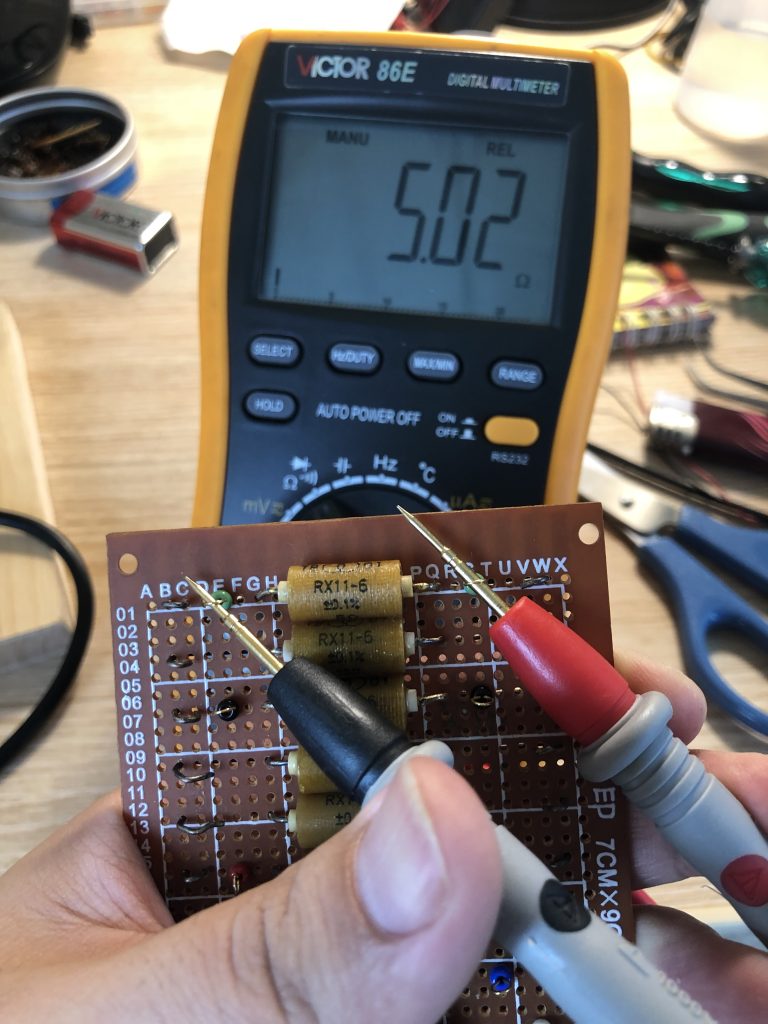

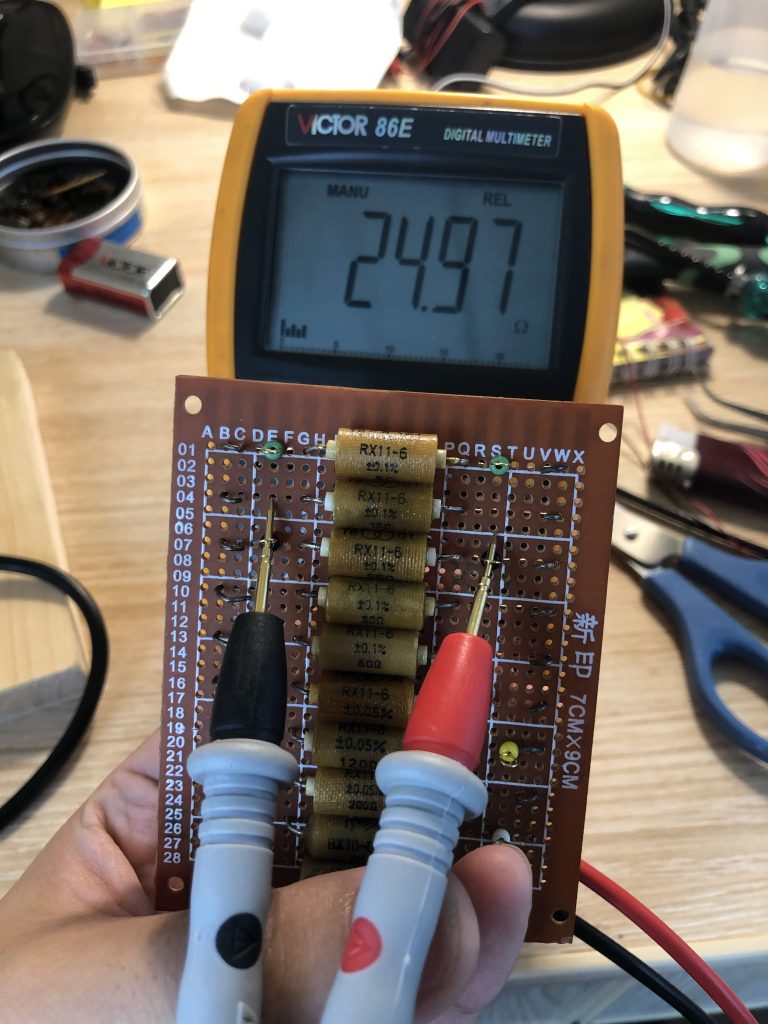

改完后,表盘拨到电阻档再也不跳动了,表笔短接后0.11欧,配合REL置零后,测量电阻还可以,测量后数值也不跳动了,不过我觉得我的表可能需要精校一下了:)
3. 9V改4.2V锂电;

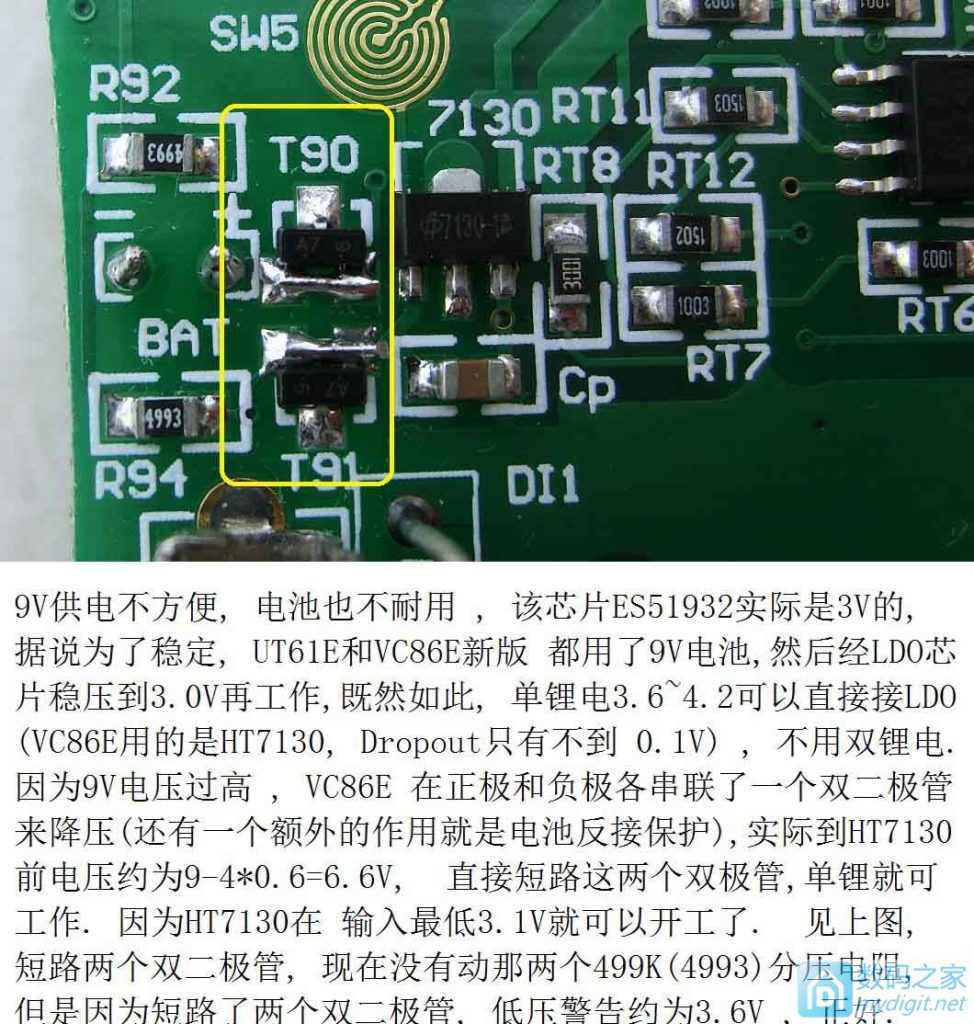

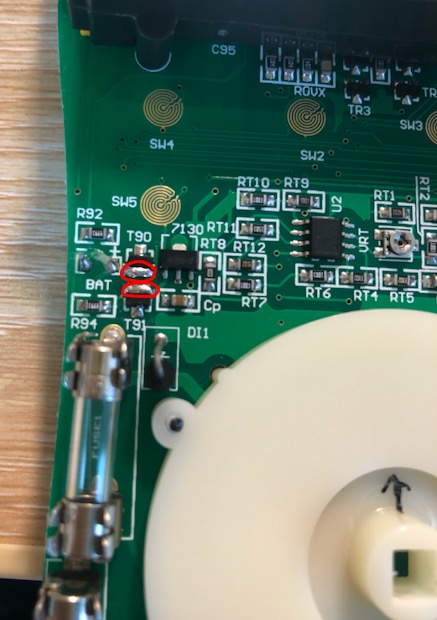

原理不描述了,直接短接2个地方就OK了,见图

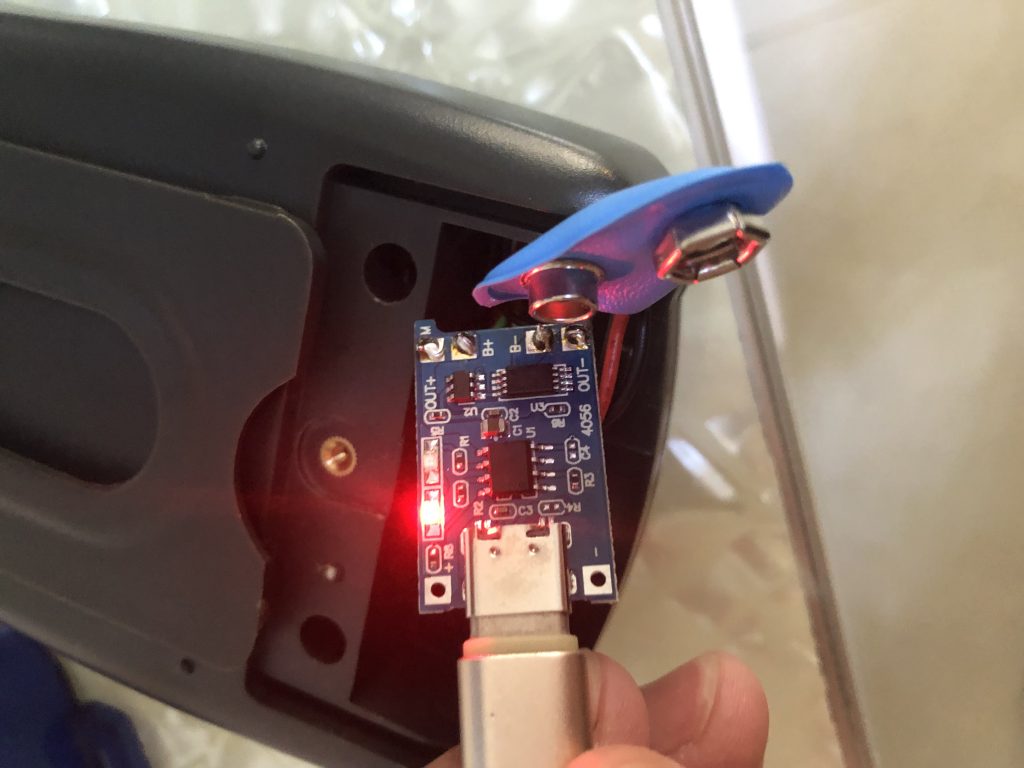

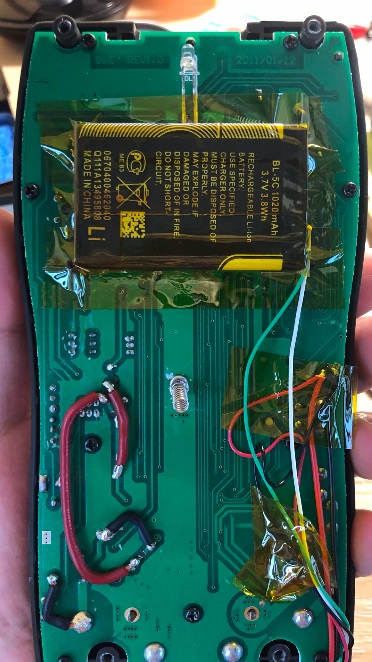

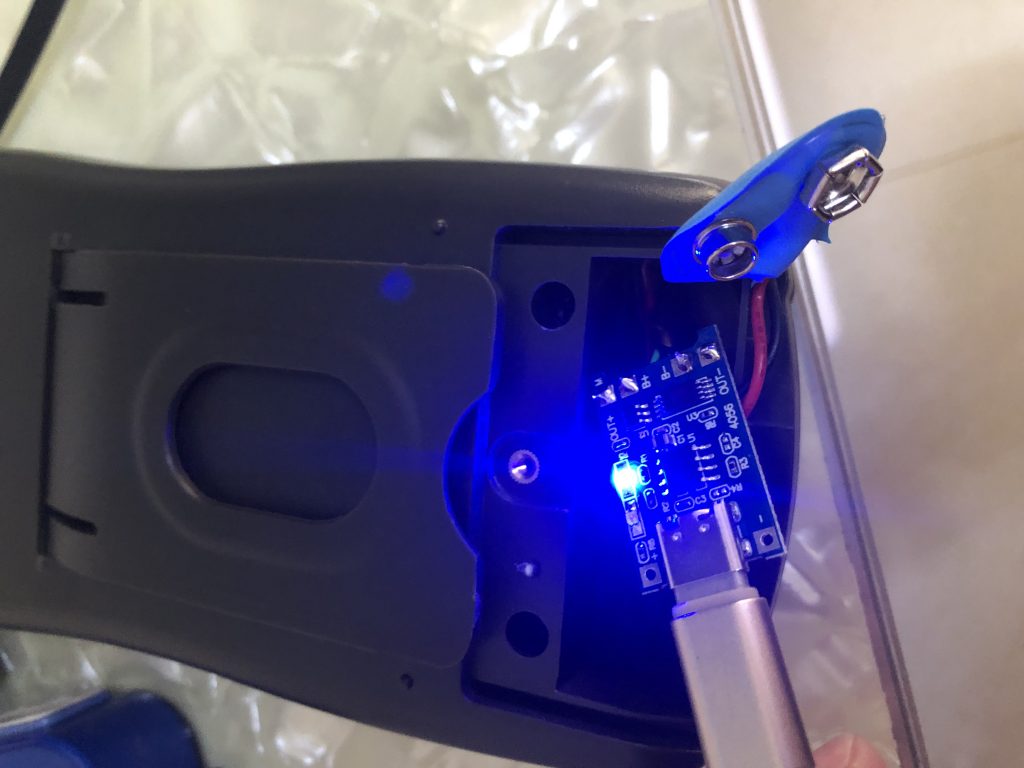

大概电池在3.6V时候会提示电压低.因为改了锂电,所以我还是考虑在机器里面内置了一块锂电算了,顺便把4056充电电路丢入了原电池仓,原9V的电池卡扣,偷懒没拆.改完注意以后不要测量大电压,防止爆电池:)
4. 红外功耗降低.

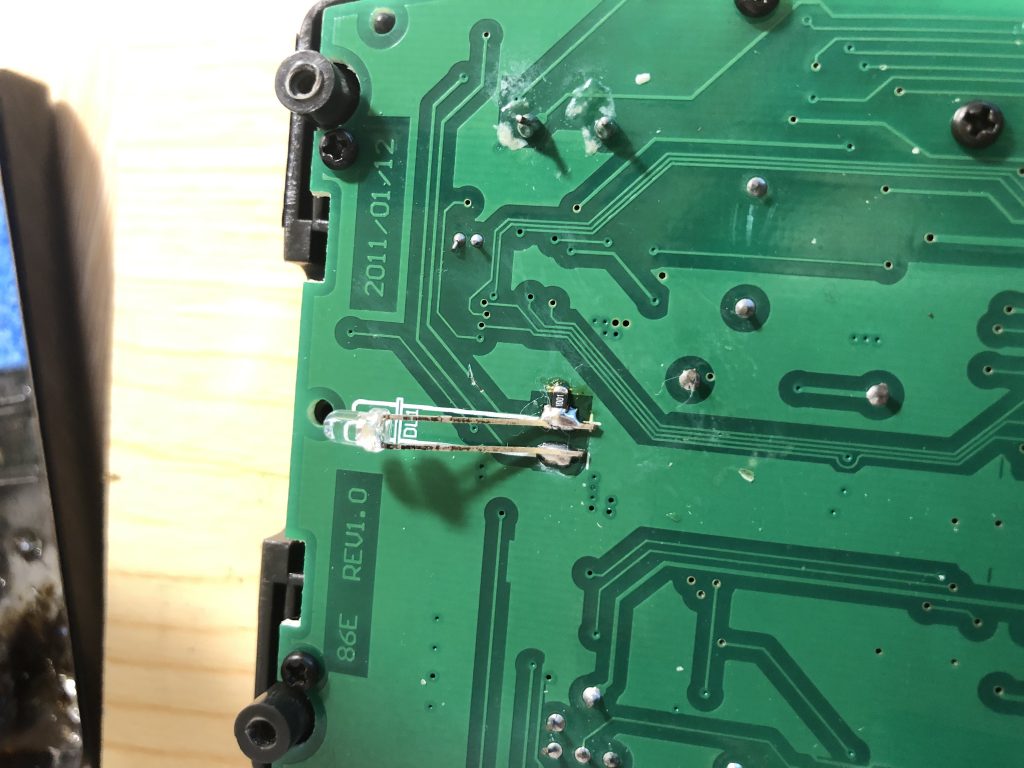

看图就行了,切个地方,焊个电阻
附加:

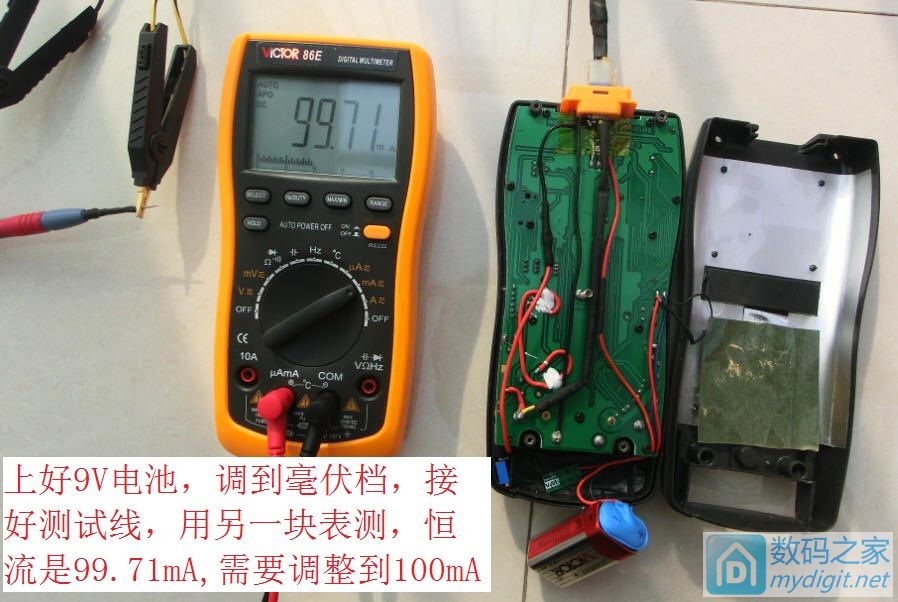

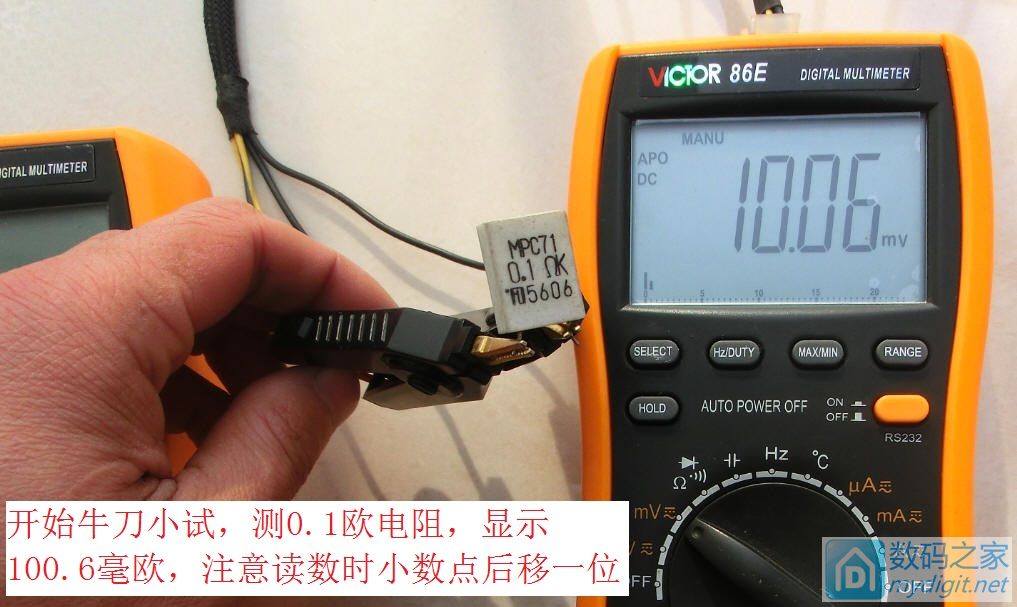

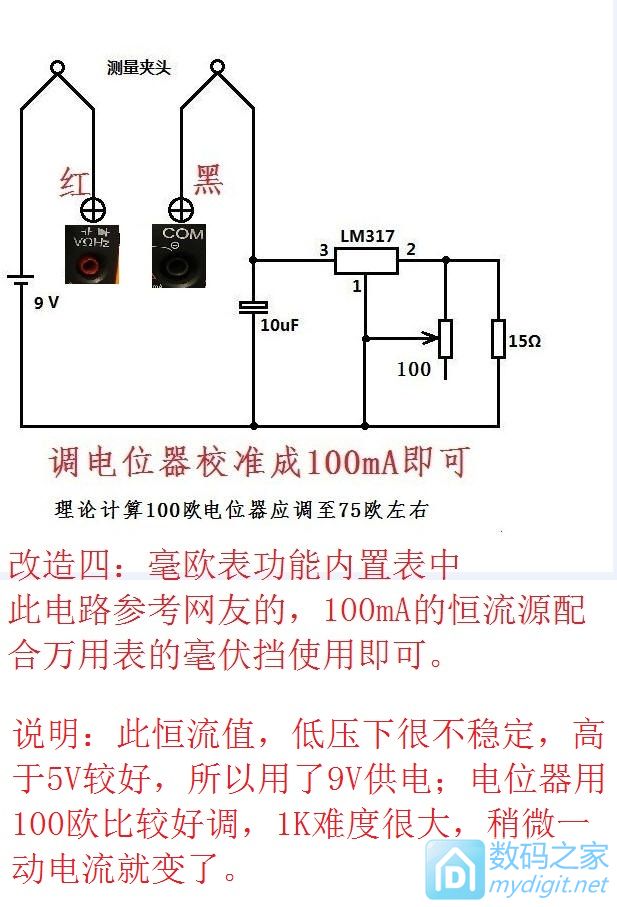

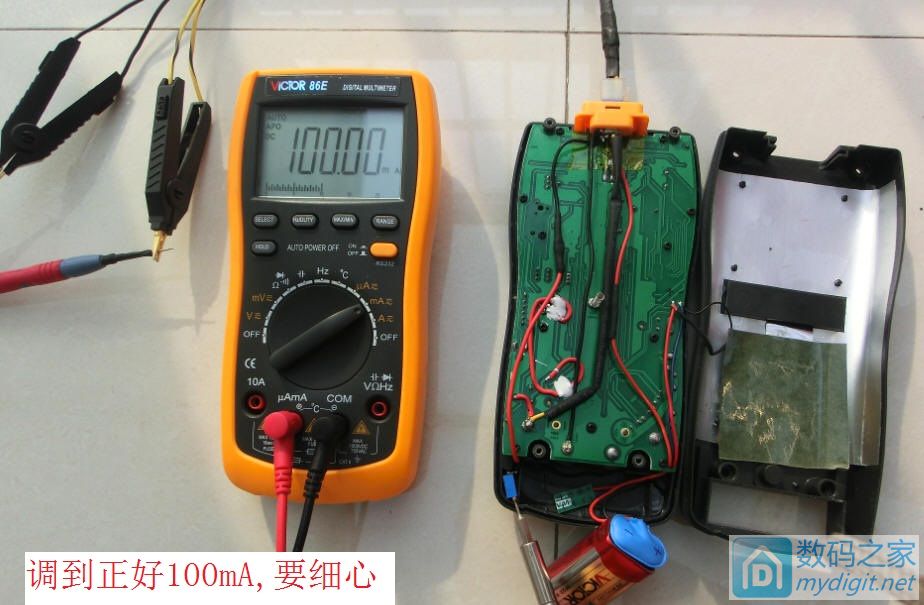

这表其实还可以改毫欧表,利用了原表的毫伏档,但是我不想对表开太多的孔,所以,这里只上原理图和轻教程了:
