2021年1月23日
JLink V9 Mini V1.0
最近在忙着参加ART-Pi和涂鸦2期，时间比较少，多余的废话就不多说了。

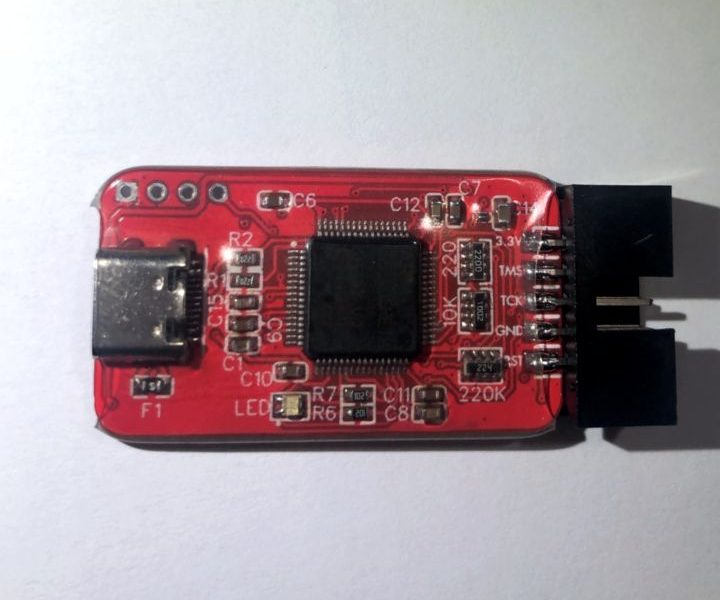

我这个板子让我封上塑料皮了，这次的热缩管买的不好，管子有点脏！实际板子做好比图片漂亮！
原理图抄至：https://oshwhub.com/miwang186/mini-jlink-v9
和 https://github.com/konosubakonoakua/Various_MCU_Debugger_DIY
我只是重新画了PCB而已，测试SWD模式12M速度，JTAG模式15M速度
虚拟串口可以打开，但是测试通讯有问题。检查了几遍没发现线路有问题，鉴于这个复用的虚拟串口用处不大，而且虚拟串口和JTAG不能同时使用。就暂时忽略这个问题了，不过有大侠明白的，可以指点我一下，谢谢！
目前我测试最好用的SWD和CDC虚拟串口的烧录设备是我做的JLINK OB With CDC版
比什么STLink V2.1好用多了！！！
链接： http://www.duyes.cn/2020/12/28/jlink-ob-with-cdc_gd32/
有兴趣的可以看看
下图是测试截图：
烧录方式：使用J-Flash或其他软件通过SWD烧入bootloader.bin后，将Jlink V9 Mini插入电脑USB，打开J-Link Commander 会提示升级，升级完毕即可使用！
